حلول مراقبة حالة المركبات في نقل الشاحنات

حلول مراقبة حالة المركبات في نقل الشاحنات

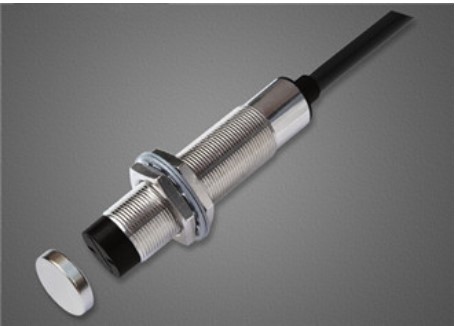

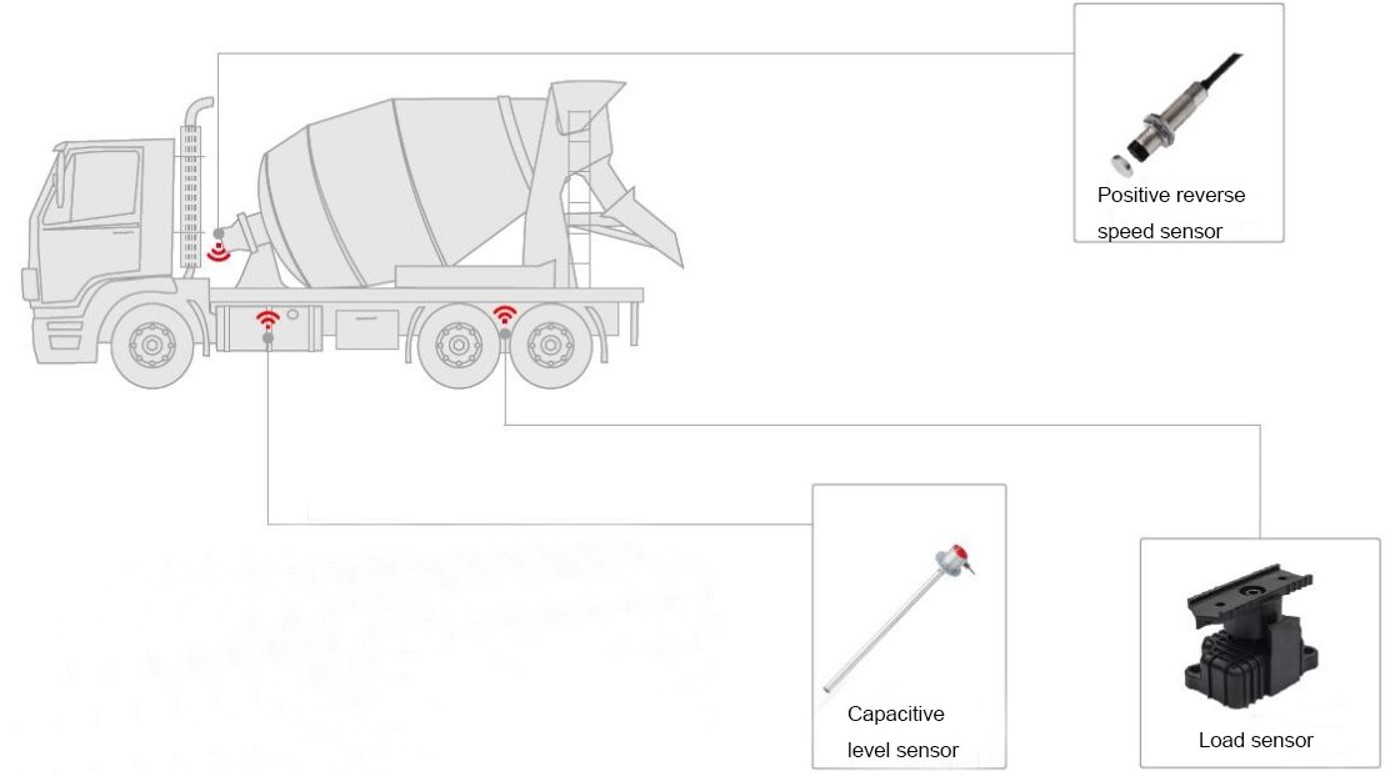

1. يتم الكشف عن محول السرعة الموجب والعكسي لسلسلة SPH3A0 من خلال مبدأ هول، والذي يحتاج فقط إلى تثبيت مغناطيسين متقابلين على المحور والعجلة (يتم توزيع المغناطيسين بشكل متماثل، ويجب أن يواجه القطب N لمغناطيس واحد المستشعر، ويجب أن يواجه القطب S للمغناطيس الآخر المستشعر)، وتثبيت سهم سطح الكشف لمسبار المستشعر لمواجهة قوس دوران المغناطيس.

عندما تدور العجلة أو المحور، يقوم المغناطيس بمسح مسبار المستشعر على طول اتجاه السهم، ويخرج الخط 2 (الخط الأزرق) إشارة دوران إيجابية (مستوى منخفض)، ويخرج الخط 4 (الخط الأبيض) إشارة نبضة سرعة دوران إيجابية؛ وعلى العكس من ذلك، يخرج الخط 2 (الخط الأزرق) إشارة دوران عكسي (مستوى عالٍ)، ويخرج الخط 4 (الخط الأبيض) إشارة نبضة سرعة دوران عكسي.

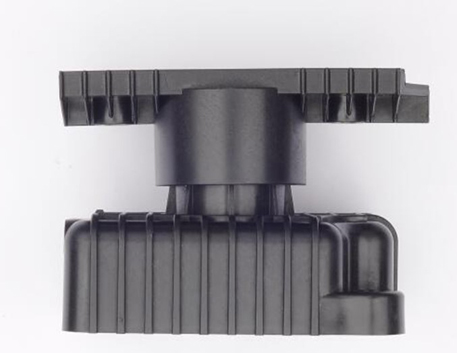

2. تم تصميم مستشعر الحمل SAHX-120B وفقًا لمبدأ قياس الزاوية، لأن تغيير حمل السيارة سيؤدي إلى تشوه زنبرك الورقة وينتج إزاحة، ويمكن مراقبة تغيير وزن السيارة عن طريق قياس الإزاحة المقابلة.

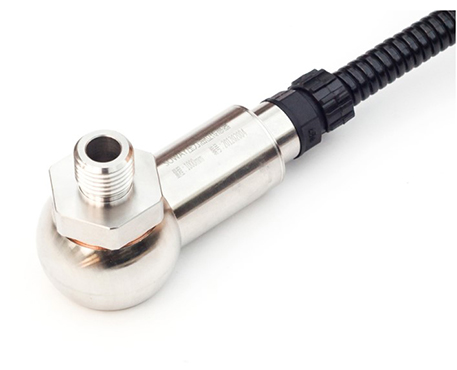

3. مستشعر مستوى الزيت من سلسلة SFP423، نوع الضغط ، يستشعر التغير الخطي في الضغط الناتج عن ارتفاع السائل ومستوى الزيت. يعتمد على مبدأ تغير ضغط مقياس الانفعال شبه الموصل لإحداث تغيير في المقاومة، وتحويل إشارة المقاومة إلى إشارة كهربائية قياسية، والتي يمكن عرضها مباشرةً. يمكن إرسال ارتفاع مستوى السائل إلى نظام المراقبة عن بُعد عبر جهاز لاسلكي.

يُستخدم مستشعر مستوى السائل بالضغط لقياس مستوى الزيت بدقة في خزانات وقود السيارات، وعربات الصهاريج، ومستودعات النفط، وغيرها. يتميز الجهاز بأكمله بعدم وجود أجزاء متحركة أو مرنة، ومقاومة للصدمات، وسهولة التركيب، وموثوقية عالية، ودقة عالية، وفعالية من حيث التكلفة. كما أنه مناسب لقياس ومراقبة مختلف السوائل الأخرى.

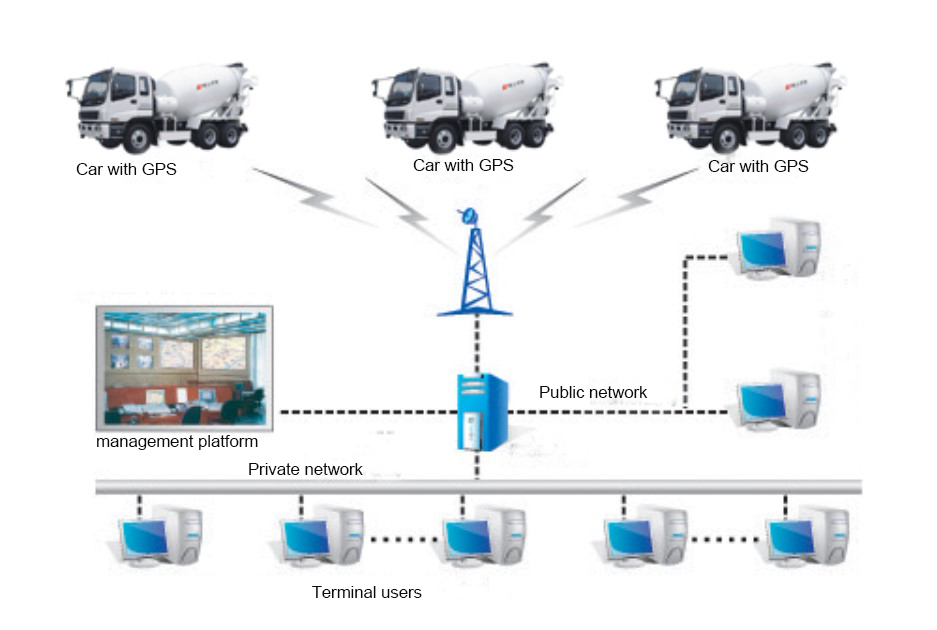

1. أجهزة الاستشعار المذكورة أعلاه هي أجهزة منفصلة؛ ويمكن استخدامها مع المعدات الطرفية ومنصات الشبكة؛ وتكون أجهزة الاستشعار مسؤولة عن جمع البيانات وإرسالها إلى منصة المراقبة (مثل نظام ERP) من خلال معدات محطة GPS/Beidou الخاصة بالمركبة.

2. يوفر المستشعر بيانات أساسية، وتحتاج المنصة إلى تصفية البيانات وتحليلها ومعالجتها لتنفيذ تطبيقات مختلفة.

3. بالنسبة للمستخدمين الذين ليس لديهم نظام تحديد المواقع العالمي (GPS) مثبتًا، يمكن تثبيت وحدة إرسال لجمع البيانات على منصة إدارة المكتب
