أجهزة استشعار الزاوية
مستشعرات سلسلة SAHC هي مستشعرات زاوية تلامس خطية أحادية القطعة. تستخدم هذه المستشعرات تقنية تأثير هول، التي تعتمد على مجال مغناطيسي تولّده مغناطيسات دائمة للتشغيل. وتوفر هذه المستشعرات تغيرًا خطيًا في جهد الخرج (متناسبًا مع جهد الدخل) يتوافق مع زاوية دوران عمود الدخل.
مستشعر بمخرج خطي من 0 درجة إلى 360 درجة، ولا يتطلب أي تعويض
-
التطبيقات
-
المعلمات الأساسية
-
أبعاد
-
نموذج
-
طلب عرض أسعار
-

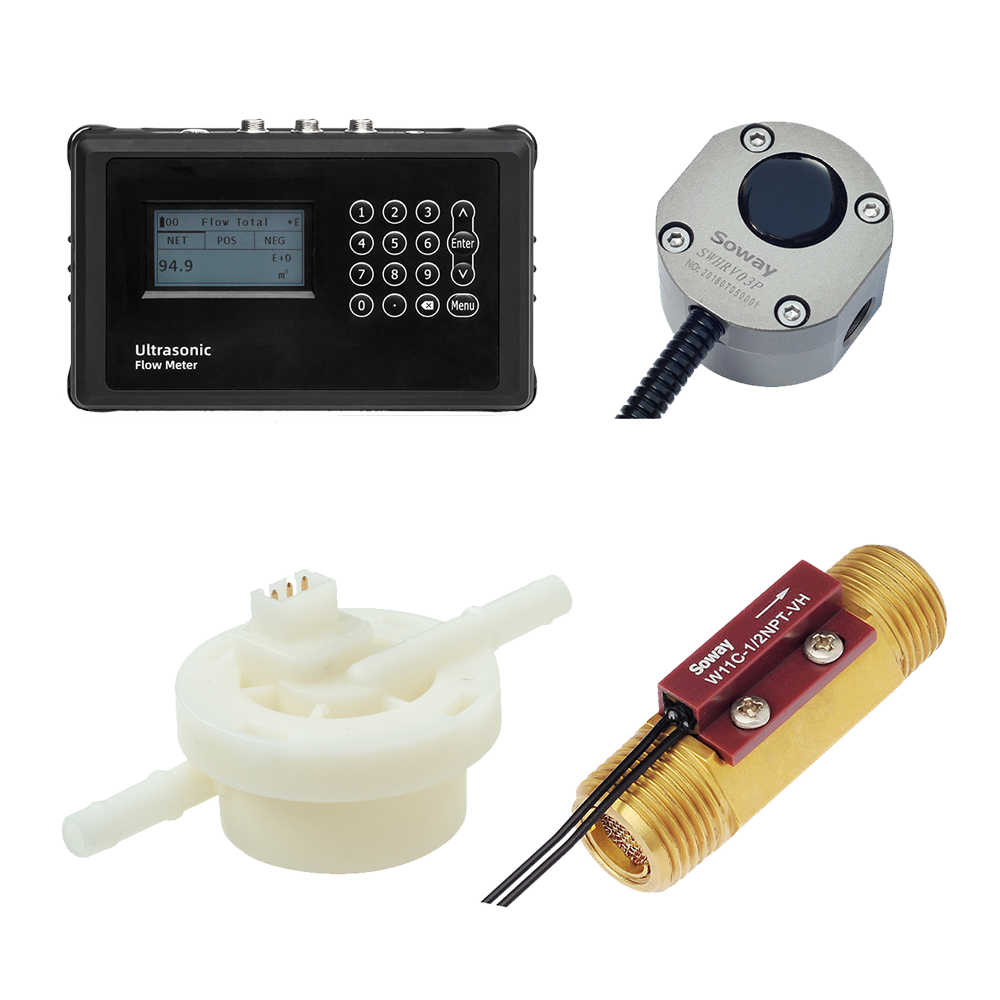

المنتجات ذات الصلة
التطبيقات
-
-
Shift Position Detection -

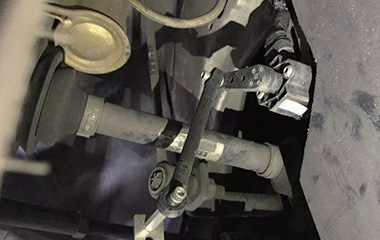

Vehicle Height Detection -

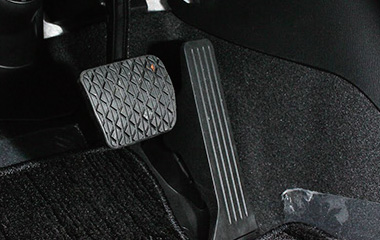

Gas Pedal Position Detection
المعلمات الأساسية
| نموذج | سلسلة SAHC01-120 |
| جهد الإدخال | 5.0 فولت تيار مستمر ± 10% |
| زاوية القياس | 0~120 درجة |
| إشارة الخرج | تتوفر خيارات خرج تناظري، أو تعديل عرض النبضة، أو إرسال إشارة (SENT) بجهد ٠.٥-٤.٥ فولت. نطاق القياس: من ٥ إلى ٨٥ درجة. الخرج خطي من ١٠٪ إلى ٩٠٪ من جهد الدخل. |
| وظيفة تثبيت الإخراج | من 0° إلى 5°: 10% من جهد الدخل من 85° إلى 120°: 90% من جهد الدخل |
| خطية الإخراج | ±3%FS |
| مواد الإسكان | البلاستيك المقوى بالألياف الزجاجية |
| عمر الخدمة | أكثر من 10 ملايين دورة كاملة |
| تصنيف الحماية | IP67 |
| مقاومة الاهتزاز | 1 جرام RMS محوري، 5 جرام RMS أفقي، 8 جرام RMS رأسي؛ 20 هرتز إلى 2 كيلو هرتز |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +135 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +150 درجة مئوية |
| طريقة التوصيل | أسلاك نهاية الخروج |
