أجهزة استشعار الإزاحة
يمكن استخدام أجهزة استشعار إزاحة المحول التفاضلي (LVDTs) على نطاق واسع في مختلف الصناعات في الاقتصاد الوطني، مثل الفضاء والآلات والبناء والمنسوجات والسكك الحديدية والفحم والمعادن والبلاستيك والهندسة الكيميائية ومؤسسات البحث، لقياس الإزاحة الخطية والاستطالة والاهتزاز وسمك الجسم والتمدد وما إلى ذلك. يتميز المنتج بعدم وجود جهات اتصال انزلاقية وعمر خدمة طويل والسلامة والموثوقية.
يتميز LVDT بأداء ممتاز، ويعمل بمصدر طاقة واحد سهل الاستخدام بجهد 9-28 فولت تيار مستمر. الدائرة الإلكترونية مُغلَّفة بأنبوب معدني من الفولاذ المقاوم للصدأ، مما يجعلها قادرة على العمل في بيئات قاسية كالرطوبة والغبار. يُخرِج إشارات جهد قياسية تتراوح بين 0-5 فولت، وإشارات تيار تتراوح بين 4-20 مللي أمبير، ومخرجات إشارات رقمية RS485، وغيرها.
تتوفر مستشعرات الإزاحة LVDT بثلاثة أنواع رئيسية: المنقسم، والارتداد، والهوائي، ويمكن تخصيصها وفقًا لمتطلبات العملاء. يتراوح نطاق قياس LVDT المنقسم بين 0 و500 مم، وهو مقاوم للماء والغبار، ويتميز بخصائص ديناميكية ممتازة. يتراوح نطاق شوط القياس لـ LVDT الارتدادي بين 0 و100 مم، ومسبار التلامس مصنوع من فولاذ صلب مقاوم للتآكل مطلي بالكروم. يتراوح نطاق شوط القياس لـ LVDT الهوائي بين 0 و15 مم، وضغط العمل بين 0.15 و0.7 ميجا باسكال.
دقة تصل إلى 0.1 ميكرومتر، وإمكانية تكرار تصل إلى 1 ميكرومتر
لا يوجد احتكاك في نقطة الاتصال، عمر خدمة طويل
منتجات غير قياسية قابلة للتخصيص
-
التطبيقات
-
المعلمات الأساسية
-
أبعاد
-
نموذج
-
طلب عرض أسعار
-
المنتجات ذات الصلة
التطبيقات
-
-

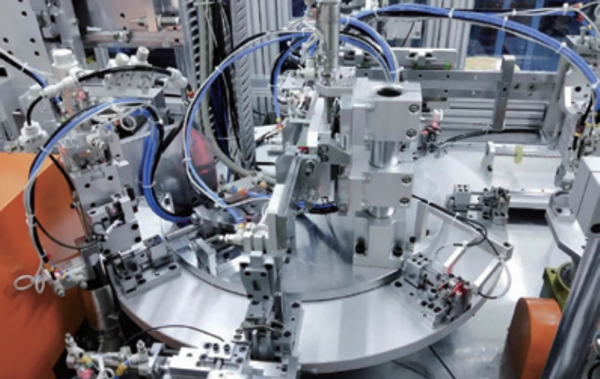

Precise measurement -
Mechanical equipment -
Industrial manufacturing
المعلمات الأساسية
| سلسلة SDVG20 من النوع المنقسم | سلسلة SDVB20 من نوع الارتداد | SDVN8-4 هوائي | سلسلة أقلام SDVH8 | |
| مزود الطاقة | 9 ~ 28 فولت تيار مستمر | جهد الإثارة 3 فولت جذر متوسط التربيع | ||
| تيار العمل | نوع خرج الجهد تيار مصدر الطاقة ≤ 12 مللي أمبير | تردد الإثارة 5 كيلوهرتز | ||
| مخرج تيار من خطين 4~20 مللي أمبير من نوع LVDT، تيار مصدر الطاقة 4~20 مللي أمبير | ||||
| مدى الإزاحة | 2.5،5،10،15،25،50،100،250،500 مم | 2.5، 5، 10، 15، 25، 50، 100 مم | 4 مم | 2،5،8،10 مم |
| إشارة الخرج | 0 ~ 5 فولت (9 ~ 28 فولت تيار مستمر) | إشارة الاتصال (إشارة الإخراج مع جهاز الإرسال هي نفسها الموجودة على اليسار) | ||
| 0~10 فولت (جهد التزويد 15~28 فولت تيار مستمر) | ||||
| 4~20 مللي أمبير (نظام ثنائي الأسلاك، جهد إمداد تيار مستمر 15~28 فولت) | ||||
| مخرج رقمي (جهد إمداد تيار مستمر 9~28 فولت) | ||||
| خطأ الخطية | مخرج تناظري: ±0.25%FS، ±0.5%FS وخيارات اختيارية أخرى مخرج رقمي: 0.25%FS، 0.1%FS، وخيارات أخرى متاحة | |||
| خطأ متكرر | ≤0.01%FS | 5 ميكرومتر، 10 ميكرومتر | 1 ميكرومتر | 1 ميكرومتر، 5 ميكرومتر |
| دقة | ≤ 0.1 ميكرومتر (الحد الأقصى)، الإخراج الرقمي هو 16 بت | |||
| درجة حرارة التشغيل | -25 درجة مئوية ~ +85 درجة مئوية | |||
| معامل درجة الحرارة | نقطة الصفر ≤ 0.025% FS/℃ | |||
| الحساسية ≤ 0.025% FS/℃ | ||||
| ضغط العمل | / | 0.03~0.06 ميجا باسكال | / | |
| الدفع | / | 0.25 نيوتن (± 0.05) | / | |
| درجة الحماية | IP64 | |||
المعلمات الأساسية

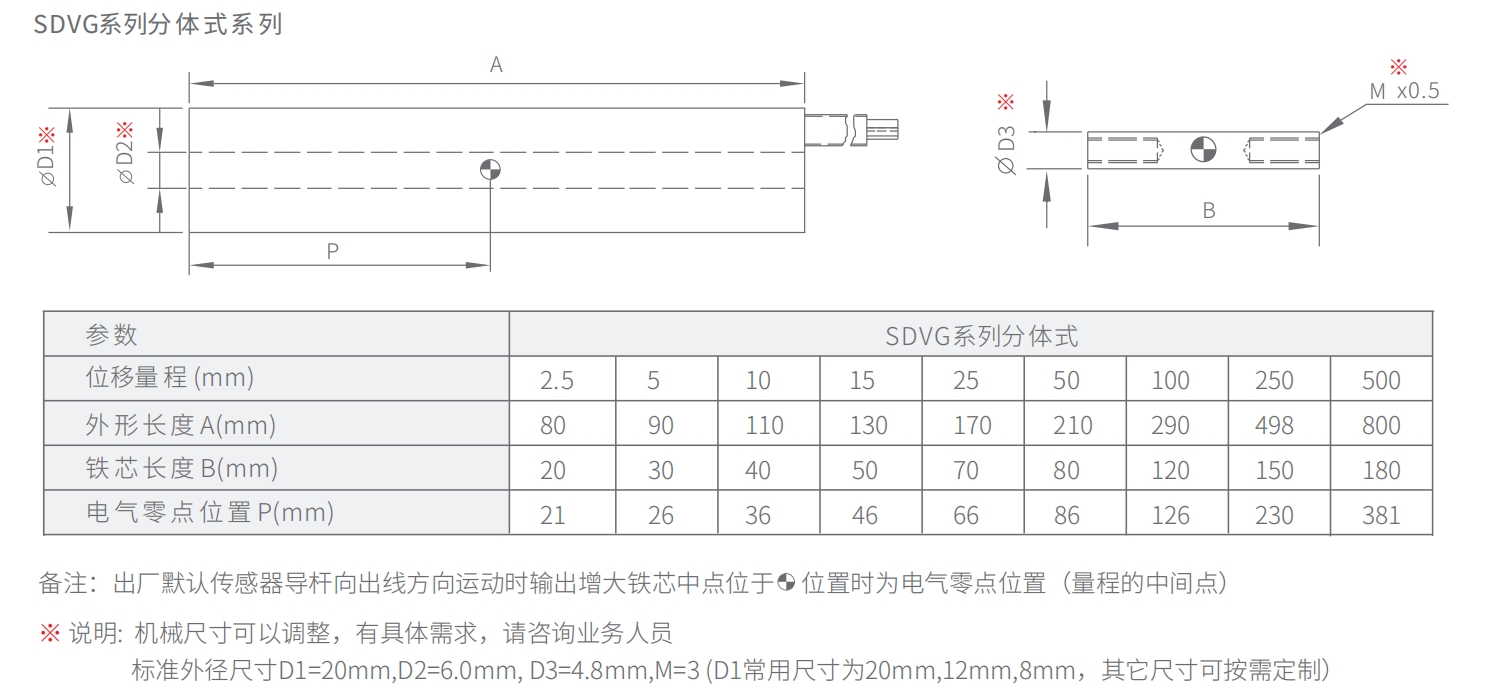

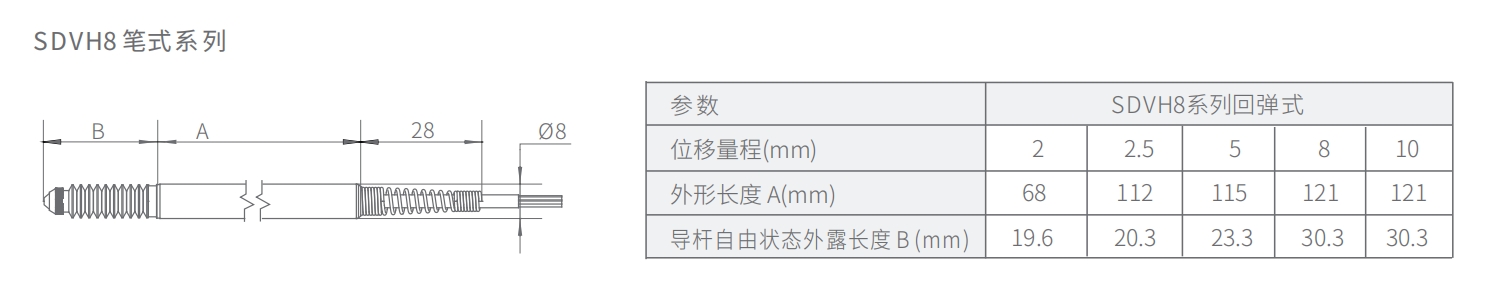

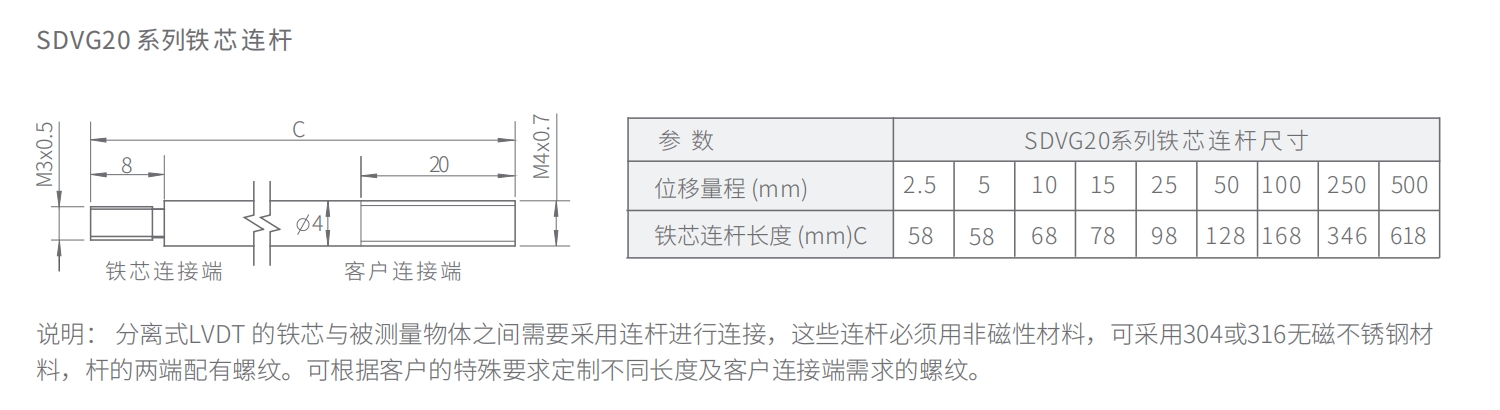

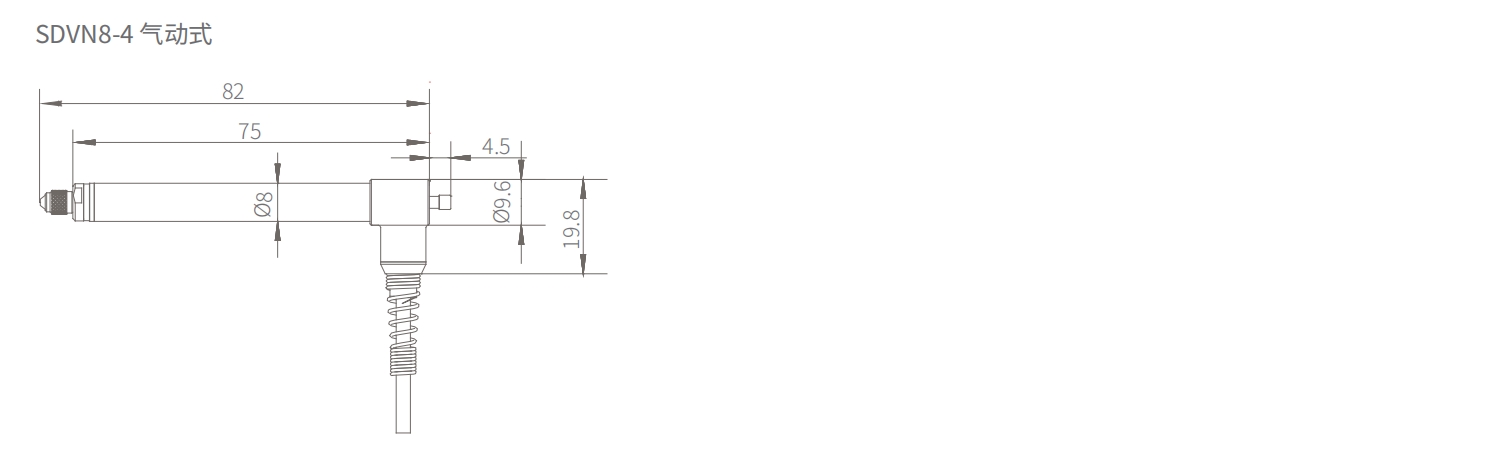

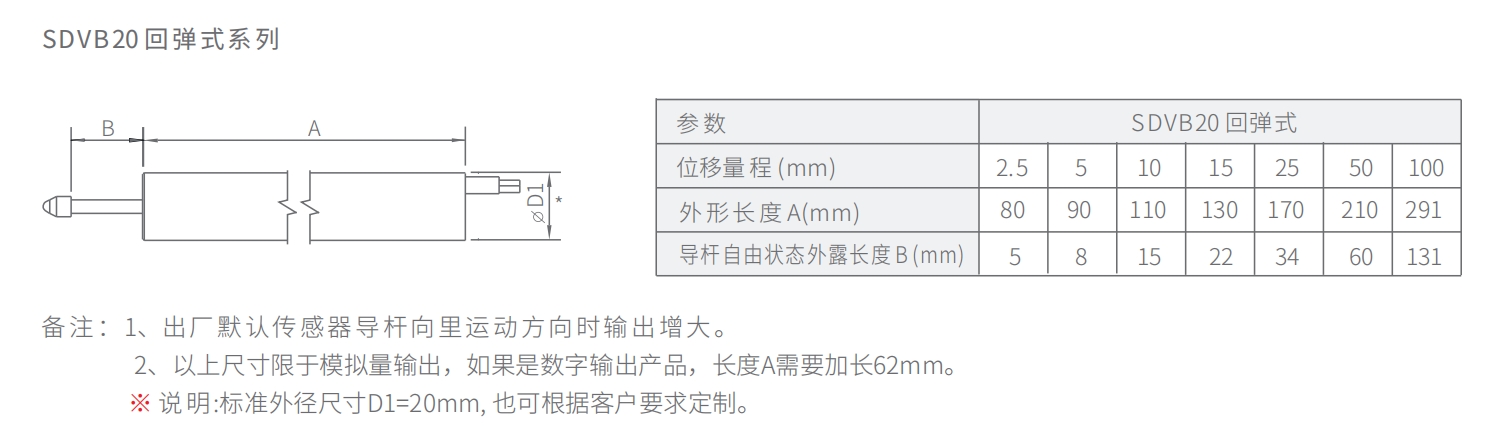

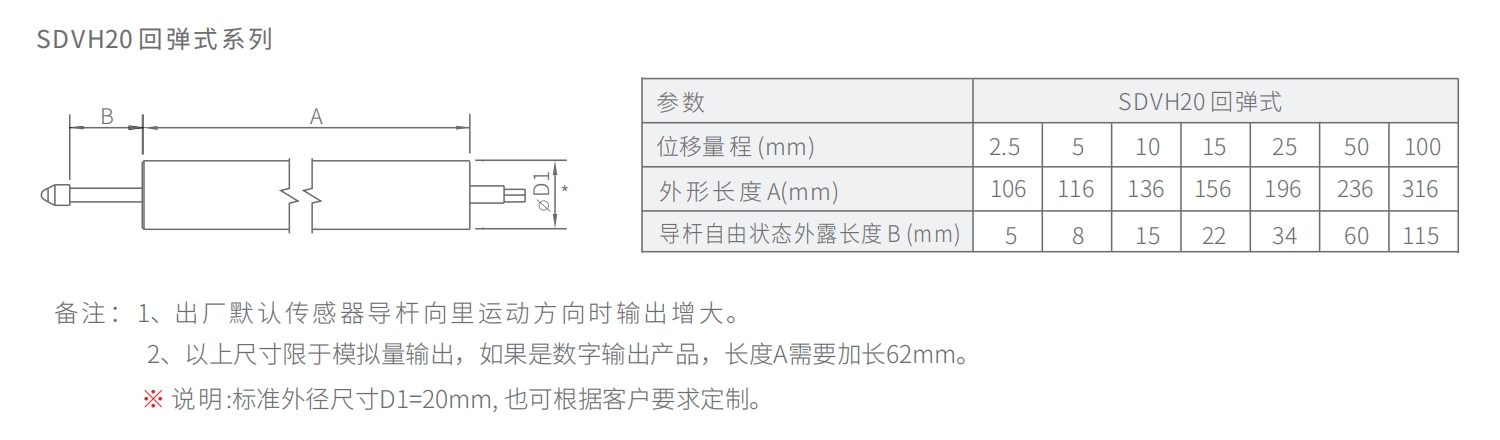

أبعاد
