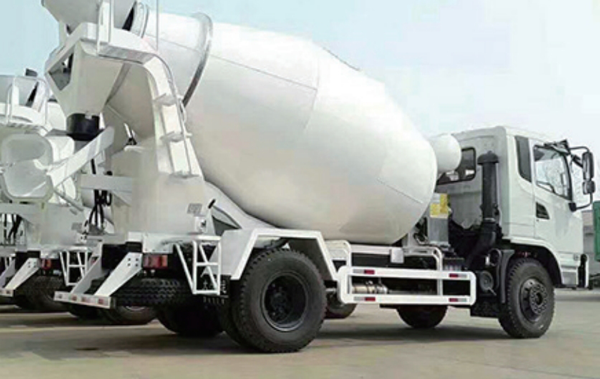

Rotating monitoring of commercial concrete trucks
مستشعر السرعة
يتم الكشف عن مستشعر السرعة الأمامية والخلفية من سلسلة SPH318 وفقًا لمبدأ هول. ما عليك سوى تثبيت مغناطيسين متناظرين على العمود والعجلة (موزعين بشكل متماثل، بحيث يكون القطب الشمالي لأحد المغناطيسين مواجهًا للمستشعر والقطب الجنوبي للمغناطيس الآخر مواجهًا له)، ثم تثبيت السهم على سطح الكشف لمسبار المستشعر مواجهًا لقوس دوران المغناطيس.

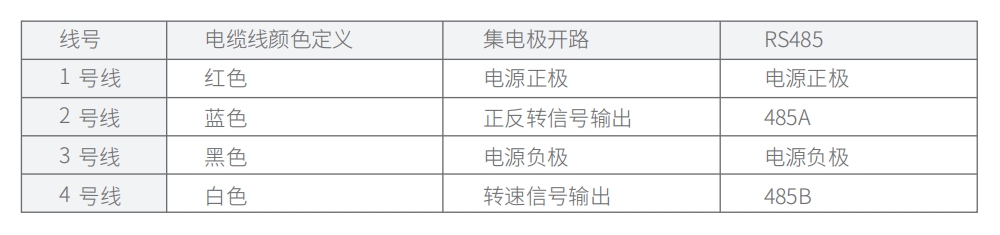

عند دوران العجلة أو العمود، يُحرك مجس المستشعر في اتجاه السهم بمغناطيس. يُصدر الخط ٢ (الخط الأزرق) إشارة دوران أمامي (مستوى منخفض)، ويُصدر الخط ٤ (الخط الأبيض) إشارة نبضية لسرعة الدوران الأمامي؛ في المقابل، يُصدر الخط ٢ (الخط الأزرق) إشارة عكسية (مستوى عالٍ)، ويُصدر الخط ٤ (الخط الأبيض) إشارة نبضية لسرعة الدوران العكسي.
أداء مستقر وموثوقية عالية وعمر خدمة طويل
قدرة قوية على مقاومة التداخل، وخصائص تردد جيدة، وقادرة على القياس المستمر
حجم صغير، هيكل بسيط، بدون تلامس، عزم بدء منخفض
نطاق واسع لدرجة الحرارة للاستخدام
-
التطبيقات
-
المعلمات الأساسية
-

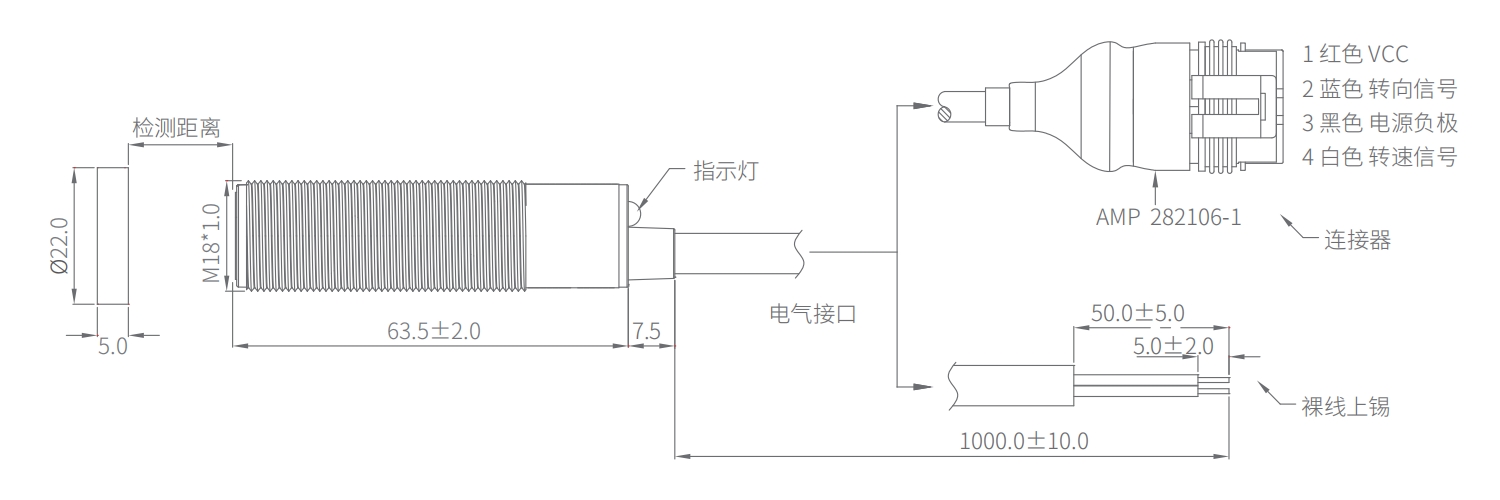

أبعاد
-
نموذج
-
طلب عرض أسعار
-

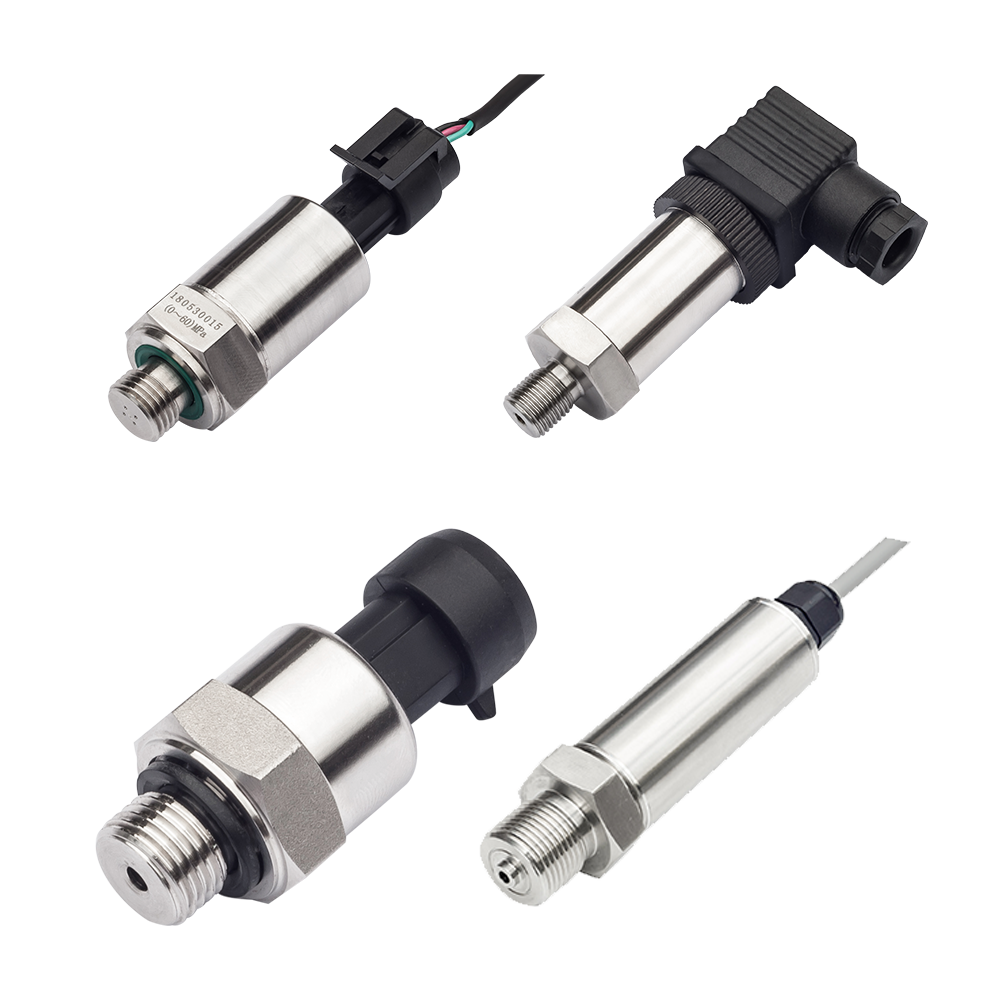

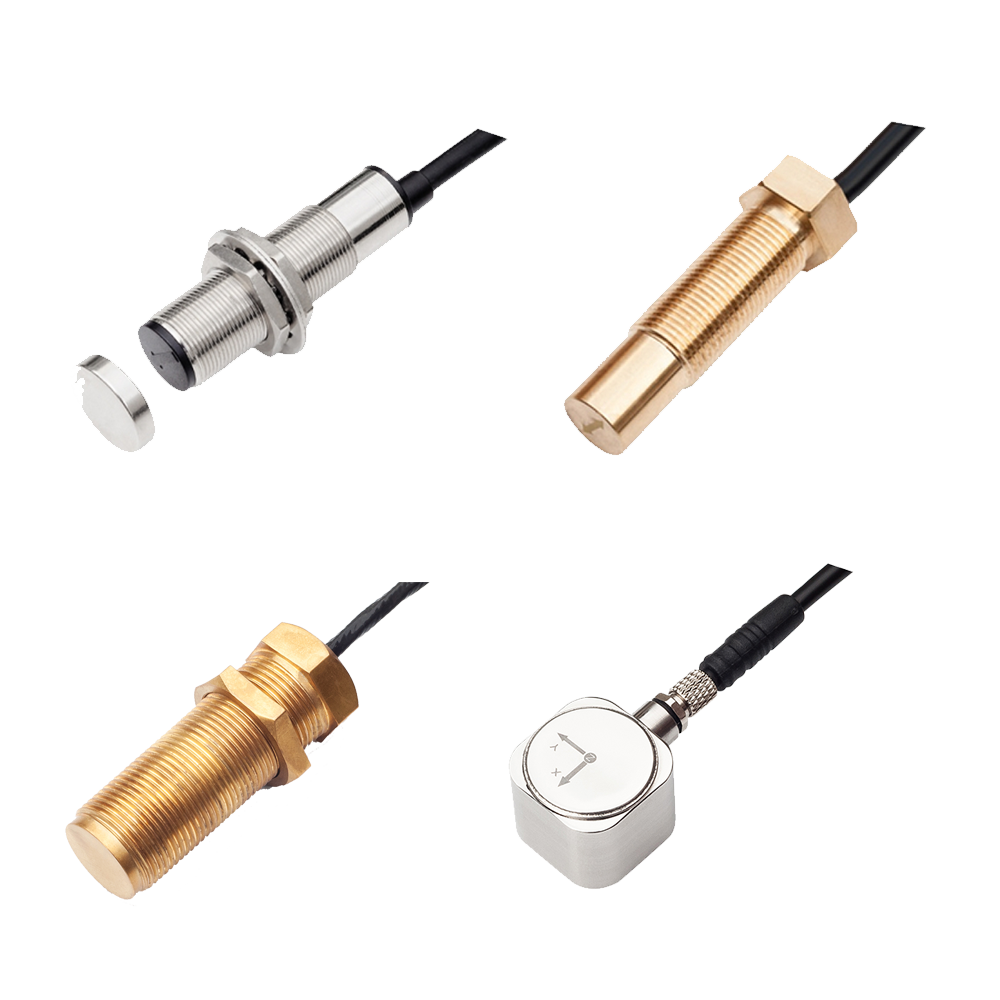

المنتجات ذات الصلة
التطبيقات
-
-

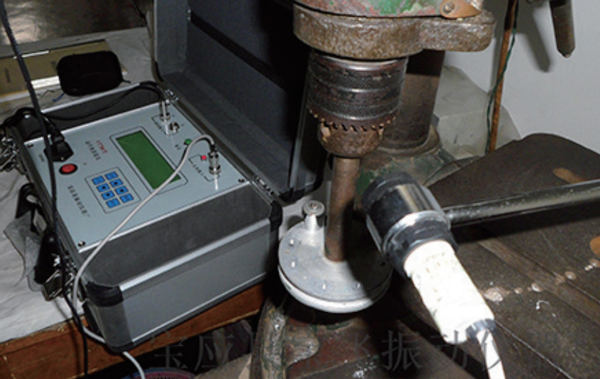

Mechanical equipment speed measurement -
Motor speed detection -

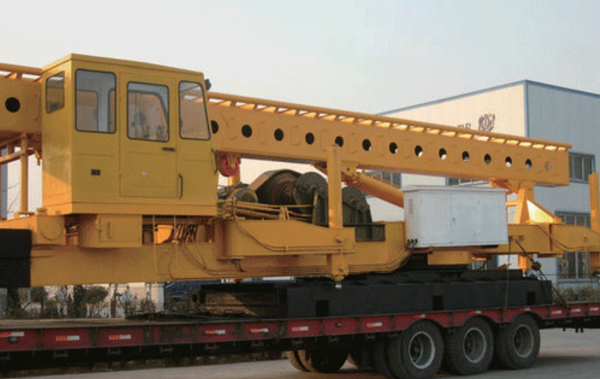

Measurement of rotational speed of construction machinery
المعلمات الأساسية
| يكتب | سلسلة SPH318 من النوع التناظري | سلسلة SPH318 النوع الرقمي |
| جهد الإمداد | 5~28 فولت تيار مستمر | 5 فولت تيار مستمر |
| مسافة الكشف | 5-10 مم (مسافة التثبيت) | |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية، الرطوبة ≤ 90% | |
| الناتج | مخرجات المجمع المفتوح | RS485 (Modbus ASCII) |
| تكرار | 10 كيلو هرتز | |

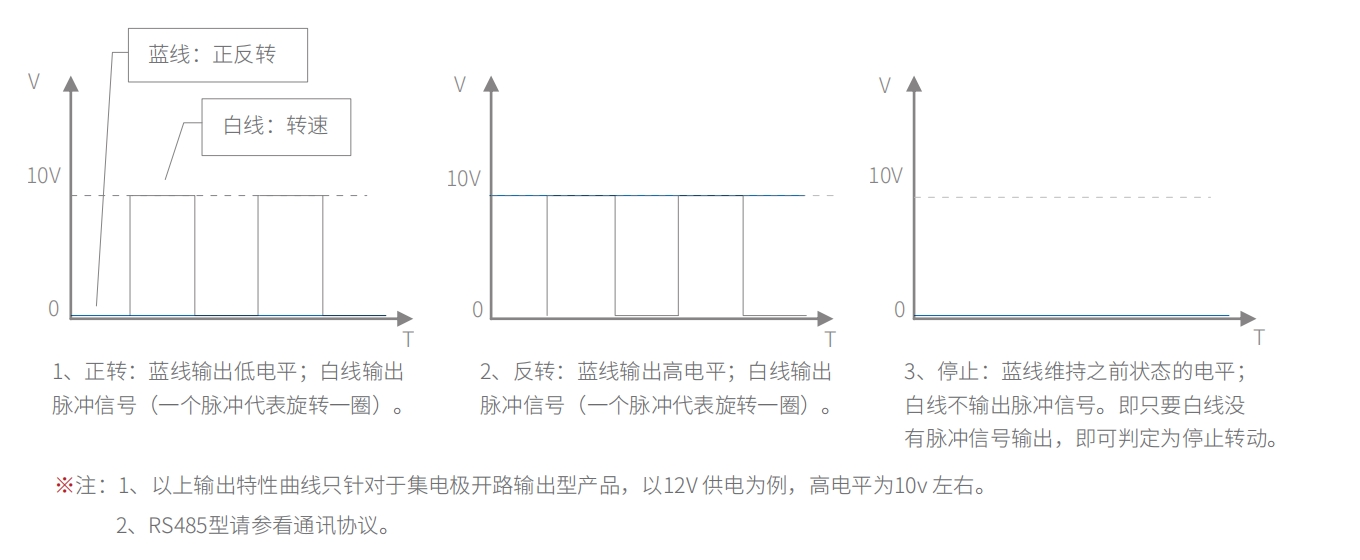

| حالة الإشارة | يُخرج الخط ٢ (الأزرق) إشارات عالية ومنخفضة المستوى، تمثل اتجاه الدوران. تُخرج الحالة الأولية والدوران الأمامي مستوى منخفضًا، ويضيء الضوء الأخضر، ويكون اتجاه الدوران الأمامي متوافقًا مع اتجاه السهم. عند الرجوع للخلف، يكون المستوى مرتفعًا، ويضيء الضوء الأحمر، ويكون اتجاه الانعكاس معاكسًا لاتجاه السهم. يُخرج الخط ٤ (الأبيض) إشارة نبضة سرعة، وهي إشارة موجة مربعة. عند تجهيزه بمغناطيسين، يُخرج نبضة واحدة بعد دوران دورة واحدة. ملاحظة: للاطلاع على قيم الإخراج الرقمية، يُرجى مراجعة بروتوكول الاتصال. | |
| درجة الحماية | IP65 | |
| القدرة على مقاومة الاهتزاز | سعة مركبة 1.5 مم 10... 50 هرتز (ساعتان في اتجاهات X وY وZ لكل منهما) | |
| ملحق | تتضمن المجموعة الكاملة من المنتجات مجموعة واحدة من مستشعرات السرعة الأمامية والخلفية، ومغناطيسين، وقوس تثبيت واحد. | |
