يمكن استخدام أجهزة استشعار الإزاحة المغناطيسية على رافعة الرصيف

ما هي رافعة رصيف الميناء

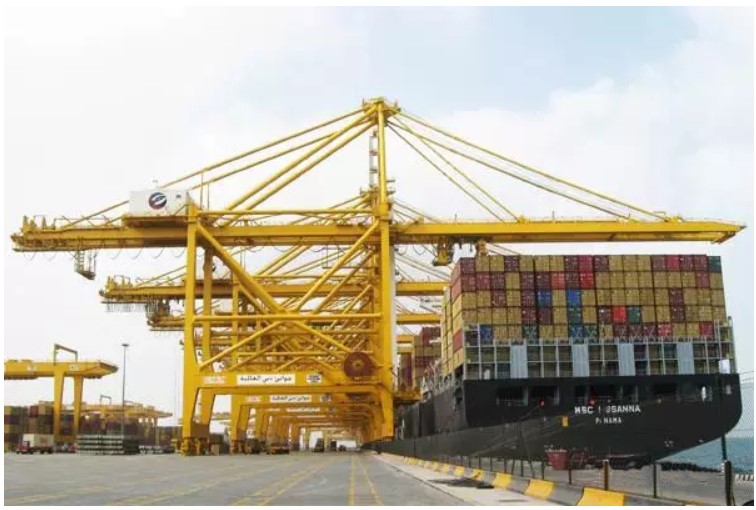

رافعة الرصيف: والتي تعرف أيضًا باسم رافعة الحاويات على الرصيف أو رافعة الجسر، وهي جهاز يستخدم لتحميل وتفريغ الحاويات على السفن في أرصفة الموانئ.

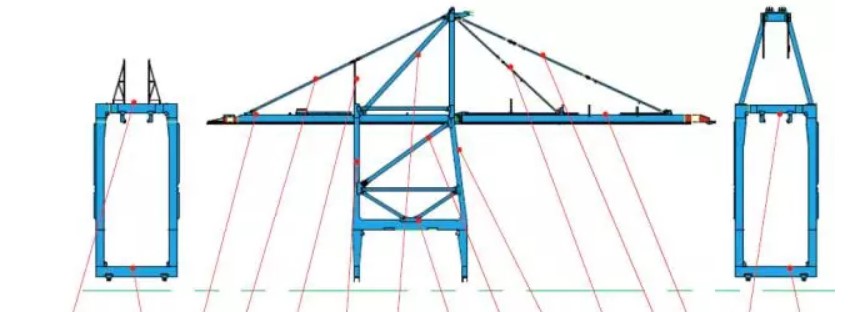

تحتوي رافعة الرصيف على أربع آليات قيادة: آلية الرفع الرئيسية، وآلية إمالة العارضة الأمامية، وآلية جر العربة، وآلية مشي العربة.

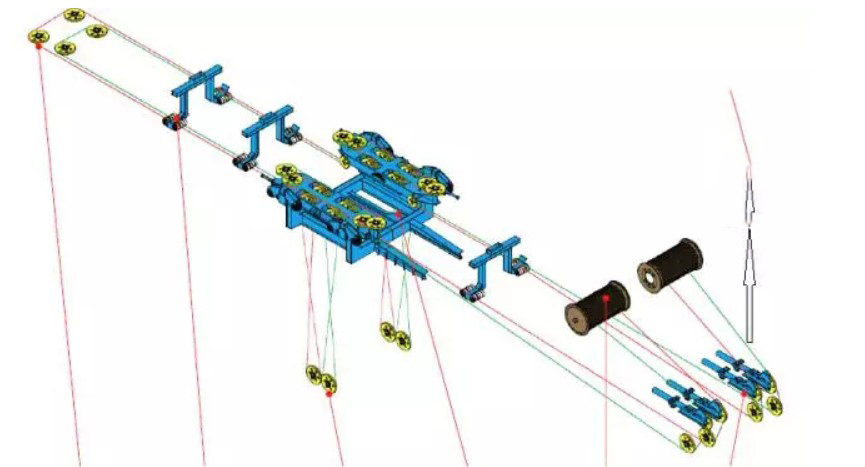

في هيكل الرفع الرئيسي، يتم تثبيت مستشعر الإزاحة المغناطيسي في نظام الإمالة/مكافحة التعليق في الجزء الخلفي من العارضة الخلفية، ووظائفه الرئيسية هي كما يلي:

١. يُمكّن حبل الرفع الرئيسي من تثبيت (إمالة) وحماية مقصورة الموزع من خلال نظام هيدروليكي متعدد الوظائف. يتم إمالة الموزع بتغيير موضع الأسطوانة الهيدروليكية، أو تمديد أو تقصير طول الحبل السلكي لضبط زاوية دوران الحاوية حول محاور التبادل الثلاثة المتعامدة.

٢. وظيفة حماية الكابينة هي تحويل الطاقة الحركية لنظام آلية الرفع الذي يدور بسرعة عالية إلى طاقة حرارية، وإطلاقها عبر النظام الهيدروليكي بعد توقف الكابينة بإحكام. هذا يمنع وقوع حوادث مدمرة، مثل انقطاع الحبل السلكي، وتلف هيكل رافعة الرصيف، وحتى الانقلاب أو الانهيار.

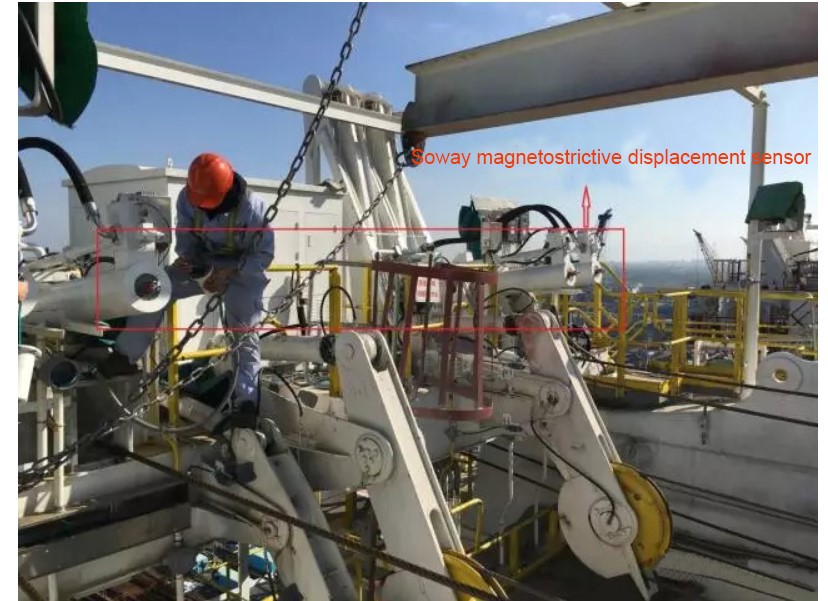

بالنسبة لمستشعر سوواي، يبلغ شوط مستشعر الإزاحة المُركّب عادةً في الأسطوانة الهيدروليكية 1600 مم. عند تشغيل الأسطوانة في أدنى وضع، تمتد كل أسطوانة هيدروليكية 800 مم. يُستخدم شوط أسطوانة الزيت (من 0 مم إلى 800 مم) لحماية المقصورة، بينما يُستخدم الشوط المتبقي (من 800 إلى 1600 مم) لإمالة الموزع وضبط طول الحبل السلكي. موقع تركيب مستشعر إزاحة سوواي هو كما يلي:
