تطبيق نظام اكتساب بيانات الإزاحة

1. تعليمات النظام:

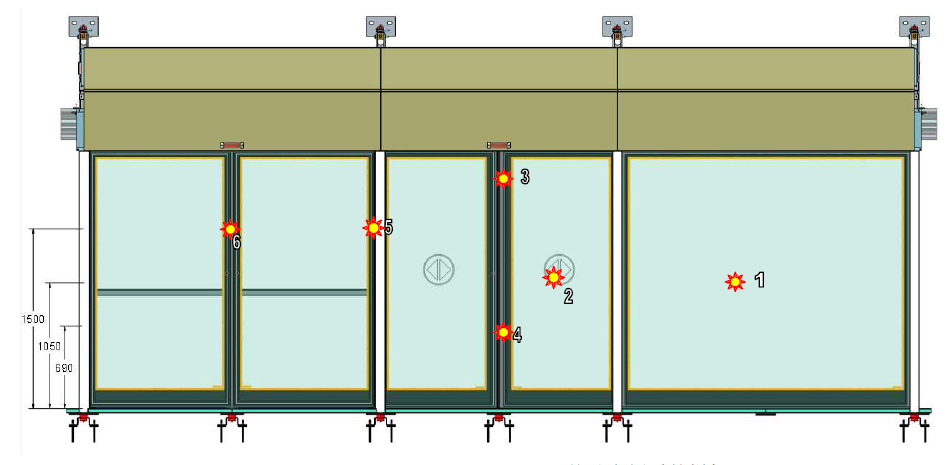

يُستخدم قياس تشوه باب الشاشة لاختبار تشوه الباب المنزلق، والباب الثابت، وبابي الطوارئ، وغطائهما في العينة، تحت ضغط الرياح المُحاكي وحالة التحميل المزدحم. يُرجى الاطلاع على الصورة أدناه:

2. معدات الاختبار

1) LVDT: 10-18 قطعة، نطاق الشوط: 0-25 مم.

2) دعامة LVDT: 10-18 قطعة.

3) كابل البيانات: 10-18 قطعة، 10 أمتار لكل منها. يتم استخدامه لتوصيل مستشعر إزاحة LVDT ومضيف اكتساب الإشارة.

4) مضيف اكتساب الإشارة: قطعة واحدة، يتم استخدامه لمراقبة إشارات إزاحة المستشعر المكونة من 18 قناة في وقت واحد.

5) كابل البيانات: 2 قطعة، لنقل البيانات بين مضيف اكتساب الإشارة والكمبيوتر المحمول، بطول 2 متر لكل منهما

مستشعرات LVDT (مع حامل) - مضيف اكتساب الإشارة - كمبيوتر محمول

3. اختبار الأجهزة والبرامج

1) القنوات الـ 18 للمضيف مستقلة، ولكل قناة مؤشر إشارة. في حالة عمل الاختبار، يُظهر مؤشر القناة المقابل باللون الأخضر، مما يعني أن القناة تعمل بشكل طبيعي؛ على سبيل المثال، إذا كان أحمر، فهذا يعني أن القناة غير طبيعية ولم يتم جمع أي بيانات.

2) يمكن للعميل إعادة تعيين القناة ذات الصلة باستخدام مفاتيح الأجهزة.

٣) يراقب البرنامج بيانات ١٨ قناة في آنٍ واحد، ويعرض الموجات والقيم الحقيقية المقابلة في الوقت الفعلي. يعتمد وضع التشغيل بالضغط على الزر في الواجهة، ويبدأ العمل بمجرد الضغط عليه، ويتوقف عند الضغط عليه مرة أخرى، ويمكن تصدير البيانات المقابلة وتشغيلها.

4) يمكن تعديل تردد العمل من 0.1 ثانية إلى 0.5 ثانية.

5) يمكن تعيين قيمة التنبيه.

6) يمكن إعادة تعيين كل قناة إلى 0 بواسطة تقنية البرنامج

7) يمكن عرض القيمة في الوقت الحقيقي على أنها 0.001.

ملاحظات:

يرجى الابتعاد عن الأجهزة ذات التيار الكهربائي القوي أو التي تُسبب تداخلًا كبيرًا مع التيار أثناء استخدام مستشعرات LVDT. شغّل الجهاز واتركه يسخن لمدة 5 دقائق قبل تشغيل برنامج جمع البيانات.
