يمكن استخدام أجهزة الاستشعار المغناطيسية في مجال معالجة الأخشاب

تُستخدم أجهزة الاستشعار المغناطيسية في مجال معالجة الأخشاب، مع مؤشرات LED التي تدعم المراقبة في الوقت الفعلي، ويمكن تكييفها مع البيئات القاسية.

يُمكن تصميم وتصنيع مستشعرات التقبض المغناطيسي من شركة Soway لتلائم تمامًا البيئات القاسية لمناشر الخشب، وقد استُخدمت بنجاح في البيئات القاسية ذات الصدمات والاهتزازات العالية لأكثر من 20 عامًا. ويمكن تحسين الطاقة الإنتاجية لمعالجة الأخشاب من خلال زيادة السرعة والتحكم الدقيق.

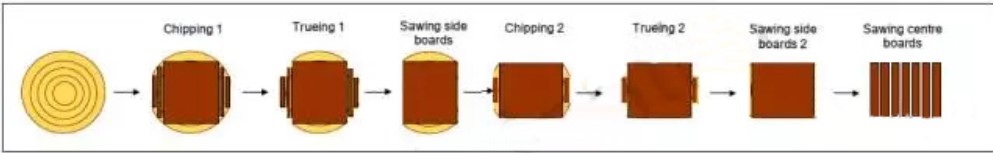

عملية النشر هي أساسًا تقطيع جذوع الأشجار إلى ألواح. مخطط العملية كالتالي:

تطبيق ملموس:

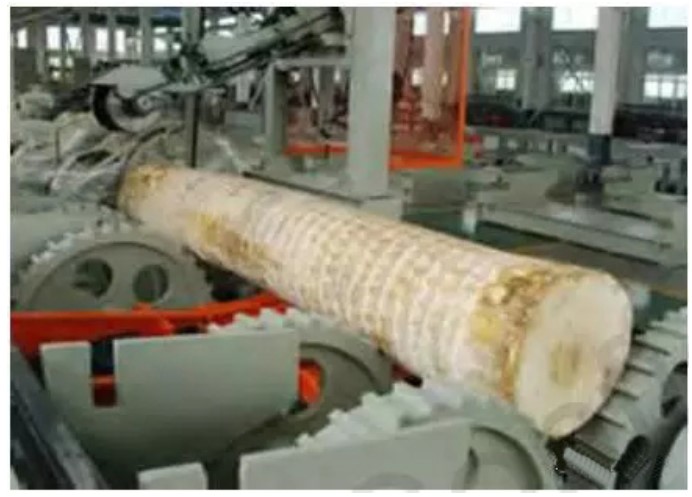

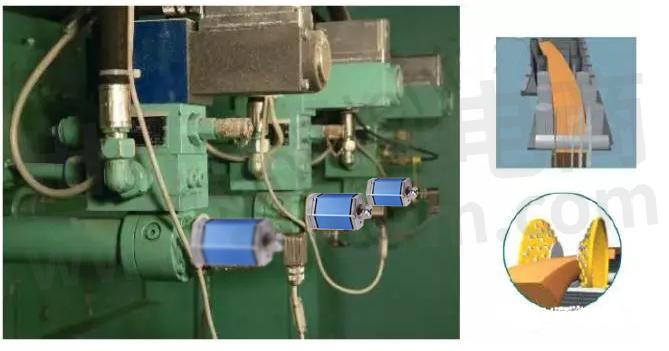

عادةً ما تستخدم المنشرة تقنيات القطع المنحني والنشر بالمنشار. يُمسح كل جذع شجرة بواسطة ماسح ضوئي ثلاثي الأبعاد، ويتخذ شكله قاعدة منحنية. كلما زادت المرونة، زادت جودة المنتجات. خلال هذه العملية، يتم تبديل جذوع الأشجار والأدوات المختلفة وبكرات العمل بشكل متكرر لتحقيق المنحنى المطلوب. يُستخدم أكثر من مئتي مستشعر بشكل متزامن، وهي مدمجة في الأسطوانات الهيدروليكية لكل محور، لضمان دقة وديناميكية موضعها، ولتوفير تغذية راجعة لموقع الأسطوانات التي تُشغّل شفرات المنشار وجذوع الأشجار.

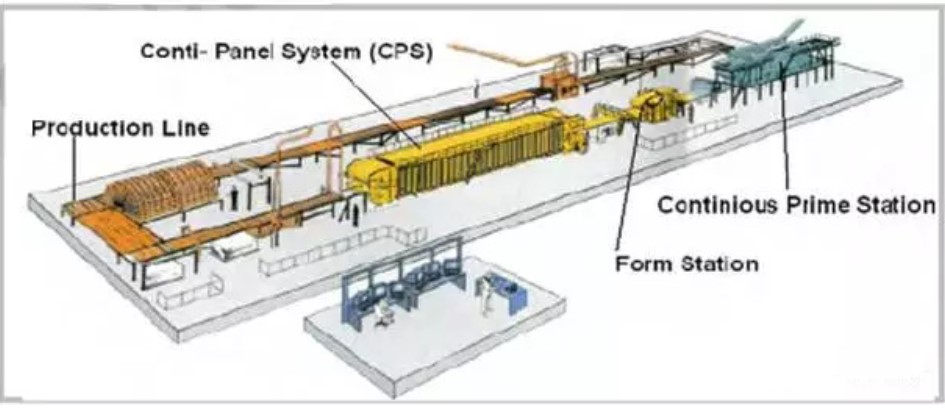

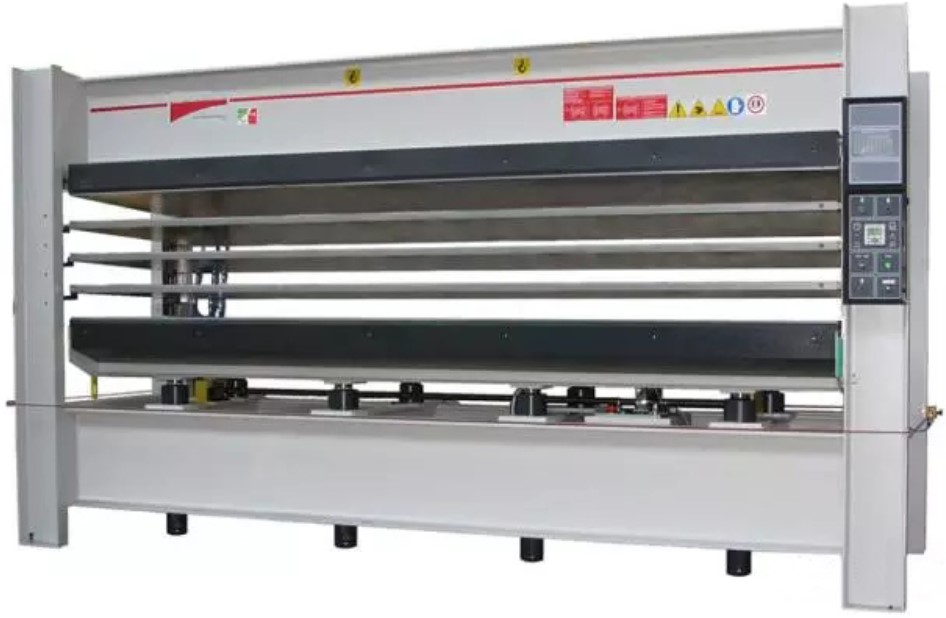

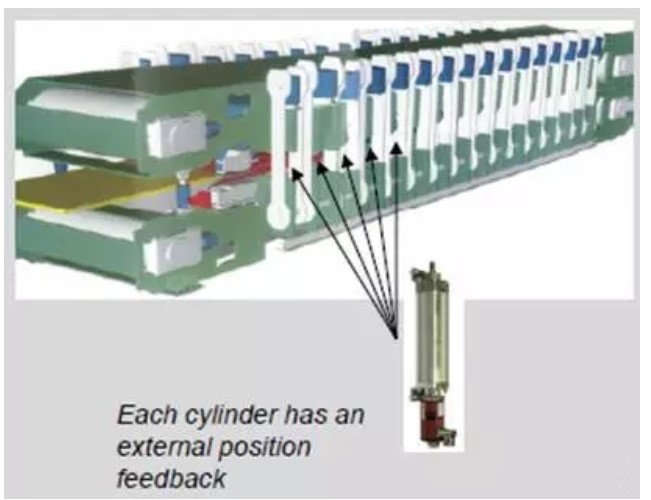

عادةً ما تستخدم مصانع معالجة الأخشاب نوعين من الآلات: مكابس النجارة العادية والمكابس المستمرة، وكلاهما يستخدم مستشعرات مغناطيسية. تقيس مستشعرات Soway مسافة الضغط والحركة الأفقية. يجب أن تكون الدقة 0.05 مم، وأن يكون طول الشوط حوالي 300 مم، وتستخدم كل مكبس أربعة مستشعرات إزاحة للتحكم في حالة التزامن.

الصورة أدناه تُظهر نظام سيرفو مغلق الحلقة، يُحوّل مكبس ألواح خشب مضغوط يدويًا إلى نظام آلي بالكامل وقابل للبرمجة. يتم التحكم الدقيق في المكبس بواسطة مضخة سيرفو إلكترونية ومستشعرات ضغط وموضع. يُمكّن هذا التحكم الآلي من مراقبة التغييرات الطفيفة في تشغيل المكبس، مما يُقلل زمن دورة الآلة من ٢٠ دقيقة إلى ٥ دقائق.

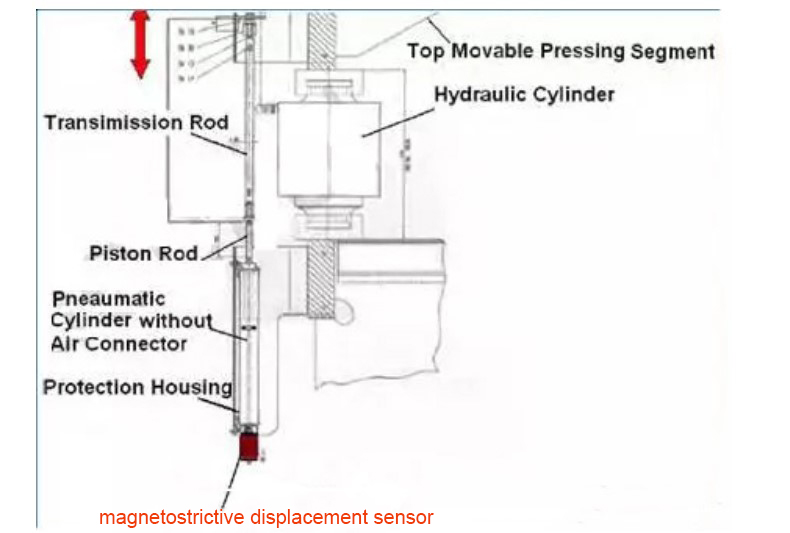

كما هو موضح في الشكل، يتم تثبيت مستشعر الموضع المغناطيسي في أسطوانة متصلة بلوحة الضغط من خلال قضيب نقل.

المستشعر: نوع قضيب الضغط، نوع غلاف القالب الألومنيوم

إشارة الإخراج: تعتمد على واجهة إشارة الكمبيوتر العليا (SSI / التناظرية)

مزايا أجهزة الاستشعار لدينا

    • مؤشر LED، مناسب لمراقبة حالة المستشعر في الوقت الفعلي

    • هيكل قوي وموثوق يسمح باستخدام المستشعر في مجموعة واسعة من البيئات القاسية

    • مقاومة عالية للتأثيرات، ومقاومة عالية للاهتزازات، وقدرات فائقة في مجال مكافحة التداخل الكهرومغناطيسي، مما يضمن تشغيل المعدات دون مشاكل

    • عنصر المستشعر سهل الاستبدال، ولا حاجة لتخفيف الضغط أو إتلاف ختم الأسطوانة

    • ردود الفعل الديناميكية عبر الإنترنت لمعلمات حجم المنتج (اللوح الجسيمي)

    • مراقبة دقيقة لجودة المنتج

    • زيادة إنتاجية الطباعة (توفير 70% من الوقت)
